Qu’est-ce qu’un échafaudage et pourquoi le choix des matériaux est-il important ?
A échafaudage est une plate-forme de travail surélevée temporaire et une structure de support utilisée dans les projets de construction, d'entretien et d'infrastructure pour fournir un accès sûr et une capacité portante en hauteur. Le type de matériau et de système détermine la charge qu'un échafaudage peut supporter, la rapidité avec laquelle il peut être érigé et le nombre de fois où il peut être réutilisé avant d'être remplacé.
Pour les projets civils et industriels exigeants, les systèmes d'échafaudages en acier, en particulier Systèmes d'échafaudages en acier à haute résistance - sont devenus la norme en matière d'ingénierie, remplaçant les alternatives en bois et en aluminium léger où la capacité de charge, la stabilité et la longévité ne sont pas négociables.
Principaux avantages d'un système d'échafaudage en acier à haute résistance
- Capacité de charge supérieure : Les tubes et coupleurs en acier à haute résistance conformes aux normes BS1139 et EN74 peuvent supporter des charges de travail supérieures à 50 kN par norme, ce qui les rend adaptés aux tabliers de ponts, aux dalles industrielles et aux éléments préfabriqués lourds.
- Stabilité dimensionnelle : L'acier ne se déforme pas, ne gonfle pas et ne rétrécit pas sous l'effet de l'exposition à l'humidité, conservant ainsi une géométrie constante tout au long de la durée de vie du système.
- Haute réutilisabilité : Un acier bien entretenu échafaudage Le système peut être monté et démonté des centaines de fois, répartissant ainsi le coût en capital sur plusieurs projets.
- Compatibilité : Les échafaudages en acier s'intègrent directement aux coffrages en acier, aux étais réglables et aux systèmes de nœuds ringlock ou cuplock certifiés, créant ainsi une plate-forme de support unifiée pour les coulages complexes.
- Traçabilité et certification : Les fabricants conformes à la norme OIN 9001 fournissent des certificats d'essai de matériaux et des dossiers d'inspection dimensionnelle, répondant aux exigences de documentation qualité des grands contrats d'infrastructure publique.
Comment un système d'échafaudage en acier à haute résistance est érigé

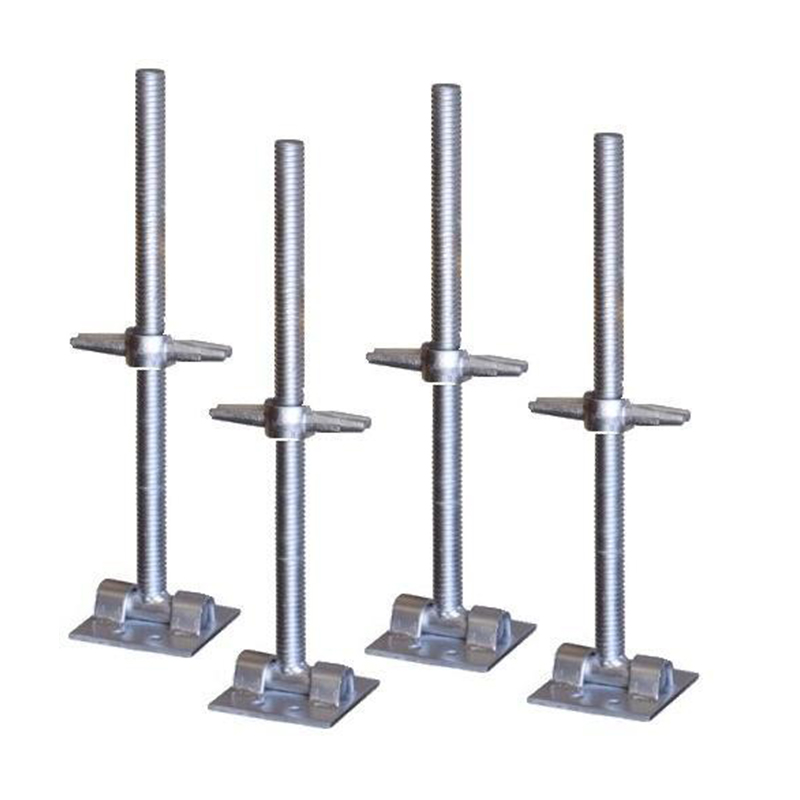

- Installation de la plaque de base et de la semelle : Les vérins à base réglable avec plaques de base en acier sont positionnés sur un sol compacté ou du béton, répartissant les charges verticales sur une surface d'appui suffisante.
- Placement standard (tube vertical) : Des standards en acier à haute résistance sont insérés dans les vérins de base et étendus verticalement à un espacement technique, généralement de 1,2 à 1,8 m entre les centres en fonction des exigences de charge.

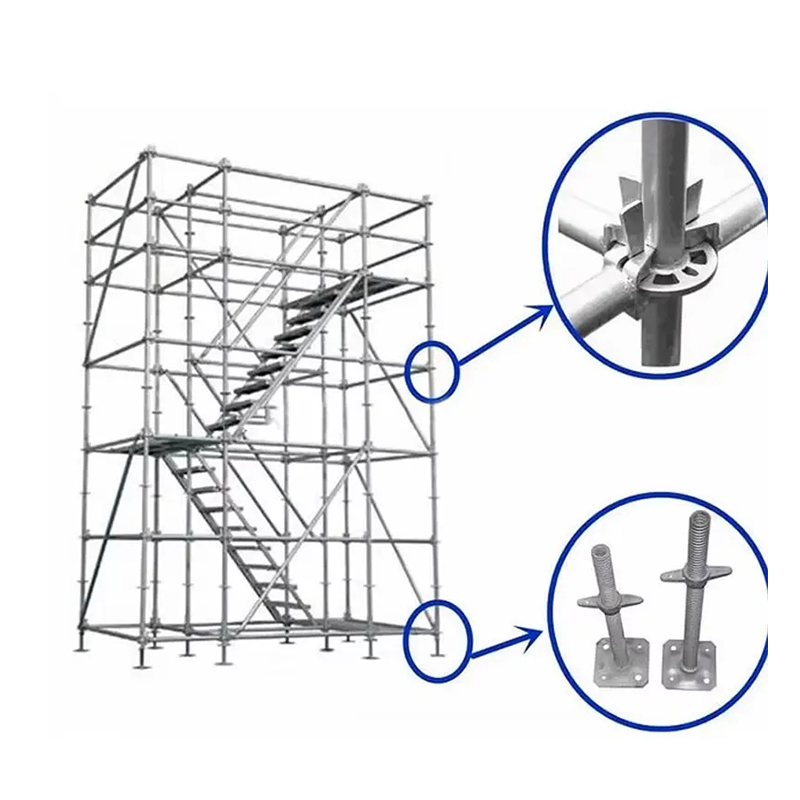

- Connexion du longeron et du tableau arrière : Les longerons et traverses horizontaux se verrouillent dans les nœuds de rosace (système ringlock) ou les raccords de coupelle, formant le cadre tridimensionnel rigide.
- Contreventement diagonal : Des renforts diagonaux sont installés à des intervalles spécifiés pour assurer la stabilité latérale et résister au vent et aux charges excentriques.
- Plateforme de travail et garde-corps : Des planches de terrasse en acier ou des planches de bois sont posées sur les traverses ; des plinthes et des garde-corps sont installés pour se conformer aux réglementations en matière de prévention des chutes.
Échafaudages d’étaiement robustes : quand les systèmes standards ne suffisent pas
Échafaudage d'étaiement robuste est une variante spécialisée de grande capacité conçue pour supporter des coulées de béton exceptionnellement grandes, des dalles de transfert, des poutres de pont ou des poutres préfabriquées où la charge verticale par point d'appui dépasse de loin ce qu'un cadre d'échafaudage standard peut supporter en toute sécurité.
Tableau 1 : Comparaison entre un échafaudage standard et un échafaudage d'étaiement robuste | Critère | Échafaudage en acier standard | Échafaudage d'étaiement robuste |
| Charge typique par jambe | Jusqu'à 20 kN | 50 à 200 kN |
| Épaisseur de paroi de tube | norme 3,2 mm | Section lourde de 4 à 6 mm |
| Application typique | Plateformes d'accès, dalles lumineuses | Poutres de pont, plaques de transfert, coulées industrielles |
| Calcul technique requis | Parfois | Toujours |
Nantong Hyson Road And Bridge Formwork Co., Ltd. fournit des systèmes d'échafaudages d'étaiement robustes construits selon les mêmes normes de fabrication de mégaprojets appliquées sur le pont du fleuve Sutong Yangtze et le pont de Taizhou, avec un soudage certifié AWS et EN et une documentation complète de qualité ISO 9001 pour chaque expédition.
Foire aux questions
Q1 : À quelles normes un système d’échafaudage doit-il se conformer pour les projets d’exportation ?
Pour les projets internationaux, les certifications clés sont BS1139 (Norme britannique pour échafaudage tubes et coupleurs), EN74 (norme européenne pour les coupleurs), et ISO 9001 pour le système de gestion de la qualité du fabricant. Les projets au Moyen-Orient, en Asie du Sud-Est et en Afrique spécifient généralement BS1139 comme référence. Demandez toujours des certificats d’essai de matériaux et des rapports d’inspection dimensionnelle à votre fournisseur.
Q2 : Comment les échafaudages d'étaiement robustes sont-ils conçus pour un projet spécifique ?
Un ingénieur en structure calcule la charge totale du béton (poids unitaire × épaisseur de la dalle × surface tributaire par étai), applique les facteurs de sécurité appropriés, puis sélectionne les tailles de tubes, l'espacement des pieds et les intervalles de contreventement pour maintenir chaque composant dans sa capacité nominale. Pour les projets de ponts et de dalles de transfert, un dessin de conception d'étaiement formel est généralement requis avant le début des travaux sur site.
Q3 : Le même système d’échafaudage peut-il être utilisé à la fois pour l’accès et pour l’étaiement lourd ?
Pas toujours. Les échafaudages d'accès standard et les échafaudages d'étaiement robustes utilisent différentes sections de tubes, valeurs nominales de nœuds et configurations de base. Mélanger des composants des deux systèmes sans examen technique est dangereux. Un fournisseur réputé précisera quels composants sont adaptés aux fonctions d'étaiement et fournira des tableaux de charges pour étayer les calculs de l'ingénieur du site.
Q4 : Comment entretenir l’échafaudage en acier pour maximiser sa durée de vie ?
Après chaque projet, les tubes et les raccords doivent être nettoyés du béton et de la boue, inspectés pour déceler les courbures ou les fissures et stockés sous abri. Les composants endommagés ou visiblement déformés doivent être immédiatement mis hors service. Les revêtements de surface (peinture, galvanisation à chaud ou revêtement en poudre) doivent être retouchés lorsqu'ils sont endommagés pour éviter la corrosion, en particulier dans les environnements côtiers ou à forte humidité.
